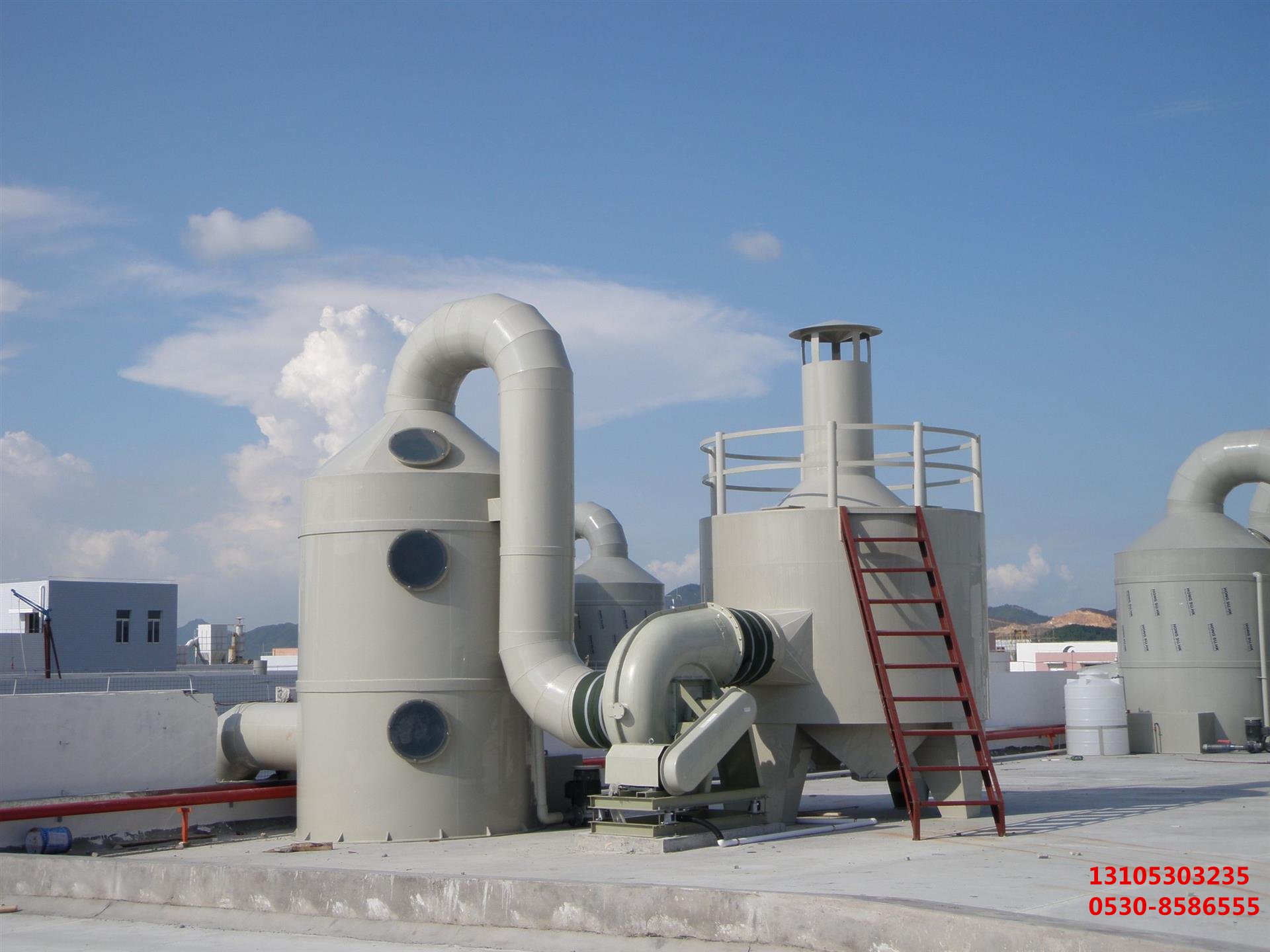

酸霧凈化塔安裝工藝及性能特點解析



工業生產中產生的酸性氣體排放問題日益受到重視，作為關鍵環保設備的酸霧凈化塔，其科學合理的安裝與卓越性能直接關系到廢氣處理效果和環境安全。本文將從專業角度系統闡述該裝置的安裝工藝流程、技術要點及其核心性能優勢，為相關工程實施提供全面指導。



 一、酸霧凈化塔安裝工藝詳解



 （一）前期準備階段

1. 現場勘查與方案設計

   根據生產工藝布局確定設備最佳位置，重點考量風向因素（應處于污染源下風向）、管道走向合理性及檢修通道預留。繪制詳細的三維布置圖，標注基礎尺寸、標高控制點及荷載分布情況。對于改造項目，需特別注意原有結構的承載能力評估。



2. 材料驗收與預處理

   對塔體材質進行嚴格檢驗，玻璃鋼部件需檢查樹脂含量是否符合標準；金屬構件應驗證防腐涂層完整性。所有連接法蘭面必須平整光滑，密封墊片材質須與介質兼容。隨機附件如噴淋系統組件、填料支撐柵格等應按裝箱單逐一清點。



 （二）基礎施工規范

1. 混凝土基座制作

   采用C30以上強度等級混凝土澆筑，預埋鋼板厚度不小于12mm，水平度誤差控制在±2mm內。建議設置四周排水明溝防止積水浸泡。冬季施工時應采取防凍措施，養護周期不少于28天以確保結構穩定性。



2. 鋼結構支架安裝

   使用激光水準儀校準立柱垂直度，允許偏差≤H/1000且最大不超過5mm。焊接作業遵循GB50205標準，關鍵受力部位進行超聲波探傷檢測。防腐處理推薦熱浸鍍鋅+環氧富鋅底漆組合防護體系。



 （三）主體組裝流程

1. 模塊化吊裝就位

   采用專用吊具平衡起吊各段塔節，相鄰法蘭間插入3-5mm厚石棉橡膠板作為密封襯墊。緊固螺栓按對角線順序分三次逐步擰緊，最終扭矩值達到設計要求的80%。每層連接處做氣密性測試，壓力保持0.5kPa持續10分鐘無泄漏為合格。



2. 內部構件精準裝配

   噴淋管網中心線與塔軸線偏差不得超過±3mm，噴頭間距均勻度誤差＜2%。填料層安裝前需用清水沖洗去除雜質，分層填裝時保持自然堆積密度，避免人為壓實影響通氣性能。集液槽坡度設置為千分之五朝向排口方向。



 （四）系統聯動調試

完成單機試運轉后進行整體聯調，重點監測參數包括：循環泵流量波動范圍±5%、風機全壓值符合選型曲線、pH自動控制系統響應時間＜30秒。通過示蹤劑法驗證氣液接觸效率，調整導流板角度使氣流分布均勻系數達到0.8以上。

 二、酸霧凈化塔性能特點剖析



 （一）高效凈化能力

采用多級逆流接觸機制，典型配置包含初效捕集段、旋流霧化區、填料吸附層三級處理單元。實驗數據顯示，在入口濃度≤500mg/m³條件下，對HCl、HF等無機酸霧去除率可達98%以上，排放濃度穩定低于國家排放標準限值。特殊設計的渦流葉片使氣體停留時間延長至4.5秒，顯著提升傳質效率。



 （二）超低運行阻力

優化后的流線型筒體結構將壓力損失控制在800Pa以內，較傳統設備降低約30%。智能變頻控制系統可根據實際負荷自動調節風機轉速，實現風量-能耗線性關聯，節能效果達25%~40%。冬季運行時內置伴熱帶可防止結冰堵塞，保障連續工作能力。



 （三）卓越耐腐蝕性

主體材質選用乙烯基樹脂增強型玻璃鋼（FRP），經ASTM B117鹽霧試驗證明具有優異的抗化學侵蝕性能。關鍵易損件如噴頭軸承采用哈氏合金C-276材質，壽命超過普通不銹鋼件5倍以上。模塊化設計便于局部更換維修，大大降低維護成本。



 （四）智能監控體系

配備物聯網遠程監控系統，實時采集溫度、壓力、液位等12項關鍵參數。異常工況預警功能可在濾料飽和前72小時發出信號，預留DCS接口支持中央控制室集中管理。歷史數據存儲與分析模塊幫助優化運行策略，形成閉環管控體系。



 三、應用場景適配建議

化工行業反應釜尾氣治理推薦配置三級串聯系統；電鍍車間宜選用帶自動反沖洗功能的型號；實驗室通風柜則適合緊湊型一體化設計。定期維護時應重點關注循環液pH值變化趨勢，當堿度消耗速率突然加快可能預示前端工藝異常。



通過對酸霧凈化塔安裝工藝的精細化把控與性能優勢的充分發揮，不僅能有效解決工業酸霧污染問題，更能為企業創造顯著的環境效益與經濟效益。隨著環保標準的持續升級，該設備將成為綠色制造體系中不可或缺的重要環節。
